グラフ要素

概要

グラフ内でプログラムを構築する際は、主にノードを使用します。その他にもいくつか利用可能なアイテムがあり、それらについてここで説明します。

グループ

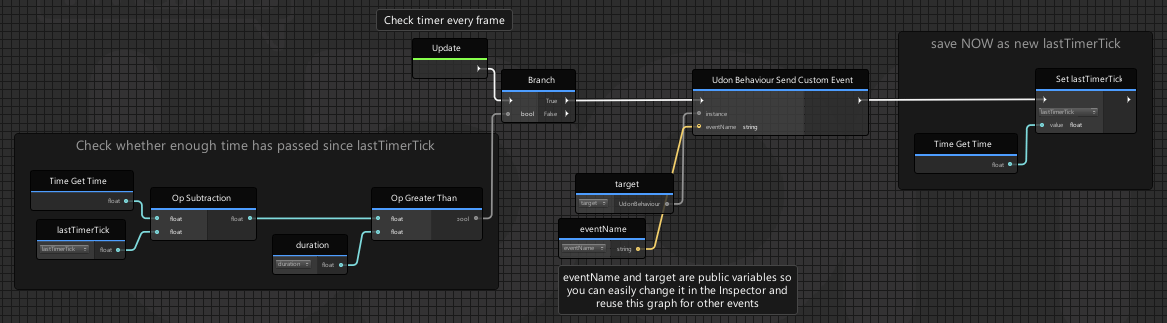

グループは、グラフの整理や説明に役立ちます。これらはグラフの機能やコンパイル方法を変更するものではありません。 グループを作成するには、以下の方法があります。

• グラフ内で右クリックして「Create Group」を選択し、要素をグループ内にドラッグ＆ドロップします。
• ボックスドラッグ、またはCtrlキーを押しながら要素をクリックして選択した後、グラフ上で右クリックして「Create Group」を選択するか、「Ctrl+G」を押して素早くグループ化します。

グループからアイテムを削除するには、以下の方法があります。

• アイテムを選択し、Shiftキーを押しながらグループの外へドラッグします。
• アイテムを選択して右クリックし、「Remove From Group」を選択します。

グラフ内のグループにジャンプするには、Graph Sidebarでそのグループをクリックします。

コメント

Comments are simple blocks of text that you can place near items that need more information. You can create comments by right-clicking on the Graph and choosing Create Comment. They can be added to groups, as well. You can use comments and groups together for ultimate readability!

ヌードル

グラフの「Noodles（麺）」は、すべてをつなぎ合わせる役割を持つ、Udonの名前の由来にもなっている要素です！これは、ポートを通じてノード同士を接続します。接続先のポートに応じて色が変化するため、異なる型のポート同士をつなぐと、途中で色が変わるのが確認できます。Unityのドキュメント等では「edges（エッジ）」と呼ばれているため、もしエッジという言及を見かけたら、それはこの美味しいNoodlesのことだと理解してください。
